Общая информация о газорегуляторных пунктах ГРПШ ГРУ ПГБ ГРП

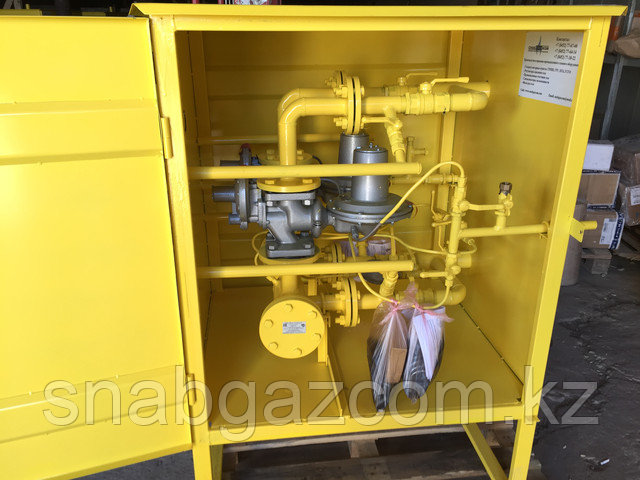

Газорегуляторными пунктами называется комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа до заданного уровня и поддержания его на выходе постоянным независимо от расхода газа. В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов: газорегуляторный пункт шкафной (ГРПШ) — оборудование размещается в шкафу из несгораемых материалов;
газорегуляторная установка (ГРУ) — оборудование смонтировано на раме и размещается в помещении, в котором расположена газоиспользующая установка, или в помещении, соединенном с ним открытым проемом;
газорегуляторный пункт блочный (ПГБ) — оборудование смонтировано в одном или нескольких зданиях контейнерного типа;
стационарный газорегуляторный пункт (ГРП) — оборудование размещается в специально для этого предназначенных зданиях, помещениях или на открытых площадках. Принципиальное отличие ГРП от ГРПШ, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.
Газорегуляторные пункты и установки можно классифицировать следующим образом. По числу выходов: шкафы и установки с одним выходом;
шкафы и установки с двумя выходами.
По технологическим схемам: с одной линией редуцирования (домовые);
с одной линией редуцирования и байпасом;
с основной и резервной линией редуцирования;
с двумя линиями редуцирования;
с двумя линиями редуцирования и байпасом (двумя байпасами).
с двумя основными и двумя резервными линиями редуцирования, настроенными на разное выходное давление (УГРШ-50-2C)
В свою очередь, шкафы и установки с двумя линиями редуцирования по схеме установки регуляторов подразделяются на: шкафы и установки с последовательной установкой регуляторов;
шкафы и установки с параллельной установкой регуляторов.
По обеспечиваемому выходному давлению подразделяются на: шкафы и установки, поддерживающие на выходах одинаковое давление;
шкафы и установки, поддерживающие на выходах различное давление.
Шкафы и установки, поддерживающие на выходах одинаковое давление, могут иметь одинаковую и различную пропускную способность обеих линий. Шкафы с различной пропускной способностью применяются для управления сезонными режимами газоснабжения (зима/лето). Технические характеристики и габариты газорегуляторных установок в первую очередь зависят от того, на базе какого регулятора выполнена установка. Различные производители выпускают ГРПШ под собственными марками. Так, УГРШ выпускается на базе регуляторов РДП или РДК. ГСГО выпускается на базе регулятора РДБК, ГРПН ― на базе РДНК.
