Общая информация о фильтрах газовых (ФГ)
Газовый фильтр — устройство для очистки трубопроводного газа от пыли, ржавчины, смолистых веществ и других твёрдых частиц. Очистка газа позволяет повысить герметичность запорных устройств, а также увеличить межремонтное время эксплуатации этих устройств за счёт уменьшения износа уплотняющих поверхностей. При этом уменьшается износ и повышается точность работы расходомеров (счётчиков и измерительных диафрагм), особенно чувствительных к эрозии. Выбор фильтров и их квалифицированная эксплуатация являются одним из важнейших мероприятий по обеспечению функционирования системы газоснабжения. По направлению движения газа через фильтрующий элемент все газовые фильтры можно разделить на: прямоточные
поворотные
по конструктивному исполнению на: линейные
угловые
по материалу корпуса и методу его изготовления на: чугунные (или алюминиевые) литые
стальные сварные.
При разработке и выборе фильтров особенно важен фильтрующий материал, который должен быть химически инертен к газу, обеспечивать требуемую степень очистки и не разрушаться под воздействием рабочей среды и в процессе периодической очистки фильтра. По фильтрующему материалу серийно выпускаемые фильтры подразделяются на: сетчатые (используют плетеную металлическую сетку)
волосяные (кассеты, набитые капроновой нитью или прессованным конским волосом и пропитанные висциновым маслом)

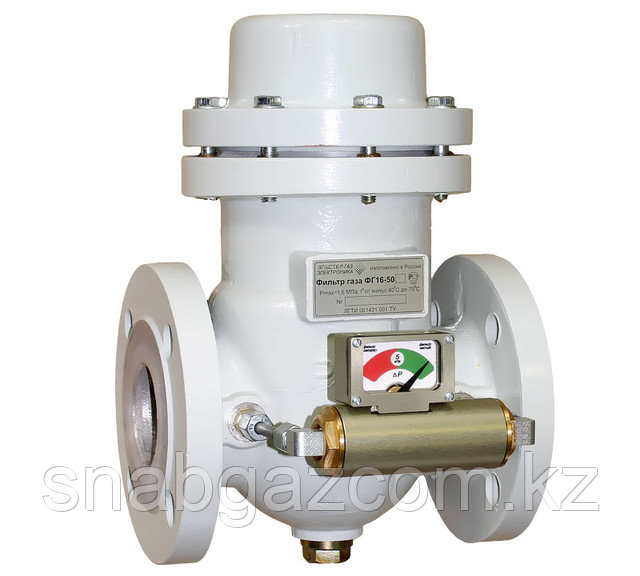

Сетчатые фильтры, особенно двухслойные, отличаются повышенной тонкостью и интенсивностью очистки. В процессе эксплуатации, по мере засорения сетки, повышается тонкость фильтрования при одновременном уменьшении пропускной способности фильтра. У волосяных фильтров, наоборот, в процессе эксплуатации фильтрующая способность снижается за счёт уноса частиц фильтрующего материала потоком газа и при периодической очистке встряхиванием. Для обеспечения достаточной степени очистки газа без уноса твёрдых частиц и фильтрующего материала скорость газового потока лимитируется и характеризуется максимально допустимым перепадом давления на сетке или кассете фильтра. Фильтр газа ФГ16-50 с индикатором перепада давления (ИПД) Для сетчатых фильтров максимально допустимый перепад давления не должен превышать 5000 Па, для волосяных — 10000 Па. В фильтре до начала эксплуатации или после очистки и промывки этот перепад должен составлять для сетчатых фильтров 2000—2500 Па, а для волосяных — 4000-5000 Па. В конструкции фильтров предусмотрены штуцеры для присоединения приборов, с помощью которых определяется величина падения давления на фильтрующем элементе. ГОСТ 54960-2012 регламентирует степень очистки фильтрующим элементом не более 80 мкм.
поворотные
по конструктивному исполнению на: линейные
угловые
по материалу корпуса и методу его изготовления на: чугунные (или алюминиевые) литые
стальные сварные.
При разработке и выборе фильтров особенно важен фильтрующий материал, который должен быть химически инертен к газу, обеспечивать требуемую степень очистки и не разрушаться под воздействием рабочей среды и в процессе периодической очистки фильтра. По фильтрующему материалу серийно выпускаемые фильтры подразделяются на: сетчатые (используют плетеную металлическую сетку)
волосяные (кассеты, набитые капроновой нитью или прессованным конским волосом и пропитанные висциновым маслом)
Сетчатые фильтры, особенно двухслойные, отличаются повышенной тонкостью и интенсивностью очистки. В процессе эксплуатации, по мере засорения сетки, повышается тонкость фильтрования при одновременном уменьшении пропускной способности фильтра. У волосяных фильтров, наоборот, в процессе эксплуатации фильтрующая способность снижается за счёт уноса частиц фильтрующего материала потоком газа и при периодической очистке встряхиванием. Для обеспечения достаточной степени очистки газа без уноса твёрдых частиц и фильтрующего материала скорость газового потока лимитируется и характеризуется максимально допустимым перепадом давления на сетке или кассете фильтра. Фильтр газа ФГ16-50 с индикатором перепада давления (ИПД) Для сетчатых фильтров максимально допустимый перепад давления не должен превышать 5000 Па, для волосяных — 10000 Па. В фильтре до начала эксплуатации или после очистки и промывки этот перепад должен составлять для сетчатых фильтров 2000—2500 Па, а для волосяных — 4000-5000 Па. В конструкции фильтров предусмотрены штуцеры для присоединения приборов, с помощью которых определяется величина падения давления на фильтрующем элементе. ГОСТ 54960-2012 регламентирует степень очистки фильтрующим элементом не более 80 мкм.
